플라즈마 절단기 소모품 교체 시점, 절단면으로 보는 신호

플라즈마 절단기에서 전극과 노즐은 단순한 소모품이 아닙니다.
절단 아크를 만들고, 그 아크를 일정한 방향으로 모아주는 핵심 부품입니다.

그래서 전극이나 노즐이 마모되면

장비 출력이 그대로여도 절단 결과가 달라질 수 있습니다.

절단면이 거칠어지거나,

하부 드로스가 늘어나거나,

절단선이 한쪽으로 밀린다면

출력 부족만 의심하기보다 소모품 상태를 먼저 확인해야 합니다.



플라즈마 절단기 소모품은

“완전히 망가진 뒤 교체하는 부품”이라기보다,

절단 품질이 무너지기 전에 상태를 보고 판단해야 하는 부품에 가깝습니다.





---

절단면은 소모품 상태를 보여주는 첫 번째 신호입니다

전극과 노즐이 마모되면 가장 먼저 절단면에서 변화가 나타납니다.

처음에는 작은 차이처럼 보이지만,

같은 조건에서 반복적으로 문제가 생긴다면 소모품 상태를 확인해야 합니다.



예를 들어 이전에는 깔끔하게 잘리던 두께가 갑자기 느리게 잘리거나,

절단면 한쪽이 기울어지거나, 절단 하부에 찌꺼기가 많이 붙는다면

전극 또는 노즐이 이미 제 역할을 못 하고 있을 수 있습니다.



< 절단 결과 - 우선 의심할 부분 >

절단선이 흔들림	노즐 구멍 변형, 토치 거리 불안정
절단면이 한쪽으로 기울어짐	노즐 편마모, 아크 편심

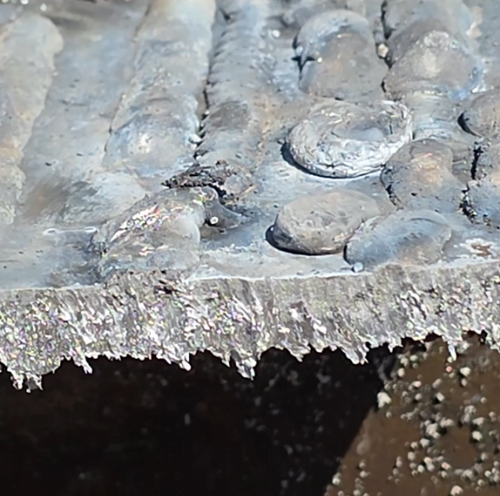

하부 드로스 증가	속도, 공기압, 소모품 마모
아크 시작이 늦음	전극 마모, 공기 공급 불안정
절단이 끝까지 안 됨	출력 조건, 전극·노즐 상태, 모재 두께
절단 폭이 넓어짐	노즐 구멍 확대, 토치 간격 문제



절단 품질이 떨어졌을 때

전류나 속도만 조정하면 원인을 놓칠 수 있습니다.

먼저 전극과 노즐을 꺼내

실제 마모 상태를 확인하는 것이 좋습니다.





---



전극은 중앙부 마모 깊이를 봐야 합니다

플라즈마 전극은 아크가 시작되는 부품입니다.
사용 시간이 누적되면 전극 중앙부가 점점 파이거나 거칠어집니다.



이 중앙부가 깊게 마모되면 아크가 안정적으로 형성되기 어렵고,

절단 중 아크가 흔들릴 수 있습니다.

또 전극 상태가 나쁜 상태로 계속 작업하면

노즐에도 영향을 주어 소모품 전체 수명이 짧아질 수 있습니다.



전극 점검 기준

중앙부가 지나치게 깊게 파였는지 확인합니다.
마모가 한쪽으로 치우쳤는지 봅니다.
표면이 거칠게 손상되었는지 확인합니다.
과열로 인한 심한 변색이 있는지 봅니다.
새 전극과 비교했을 때 형상 차이가 큰지 확인합니다.



전극은 겉면만 보는 것보다

중앙부 상태를 보는 것이 중요합니다.

중앙부 마모가 깊어지면

절단 시작성과 아크 안정성이 함께 떨어질 수 있습니다.



---



노즐은 구멍의 원형 유지 여부가 핵심입니다

플라즈마 노즐은 아크를 모아 절단 방향을 잡아주는 부품입니다.
노즐 구멍이 정상적인 원형을 유지해야 절단 아크가 곧게 나갑니다.



구멍이 넓어지거나 타원형으로 변하면 아크가 한쪽으로 치우칠 수 있습니다.
이 경우 절단선이 흔들리고, 절단면이 경사지거나, 절단 폭이 넓어질 수 있습니다.



< 노즐 상태 - 절단에 미치는 영향 >

구멍이 원형으로 유지됨	아크 집중이 비교적 안정적
구멍이 넓어짐	절단 폭 증가, 정밀도 저하
구멍이 타원형으로 변형	절단면 기울어짐, 아크 편심
끝단에 금속 찌꺼기 부착	아크 흐름 불안정
내부 오염 누적	절단 품질 저하 가능



노즐은 외부가 멀쩡해 보여도

구멍 안쪽이 이미 손상되어 있을 수 있습니다.

절단면이 갑자기 한쪽으로 기울기 시작했다면

노즐 구멍부터 확인하는 편이 좋습니다.





---



전극과 노즐은 따로 보지 말고 같이 봐야 합니다

전극만 새것으로 교체했는데 절단 품질이 회복되지 않는 경우가 있습니다.
반대로 노즐만 교체했는데 아크 시작이 계속 불안정한 경우도 있습니다.

이유는 전극과 노즐이 같은 아크 경로 안에서 함께 작동하기 때문입니다.

전극 중앙부가 심하게 마모되면

아크 형성이 불안정해지고, 이 상태가 노즐 구멍 마모로 이어질 수 있습니다.

노즐 구멍이 변형되면

새 전극을 사용해도 아크 방향이 안정되지 않을 수 있습니다.



따라서 아래 상황에서는 전극과 노즐을 함께 점검하는 것이 좋습니다.

절단면이 한쪽으로 계속 기울어지는 경우
같은 조건에서 절단 속도가 느려진 경우
아크 시작이 예전보다 불안정한 경우
노즐 끝단에 스패터가 자주 붙는 경우
절단 하부 드로스가 갑자기 늘어난 경우
전극 중앙부 마모가 눈에 띄게 깊어진 경우



소모품 교체는 개별 부품만 보는 것이 아니라

토치 전체 상태를 함께 보는 방식이 효율적입니다.





---



공기압과 압축공기 상태가 소모품 수명을 바꿉니다

플라즈마 절단기는 압축공기 상태에 민감합니다.
공기압이 부족하면 아크가 안정적으로 형성되기 어렵고,

절단면이 거칠어질 수 있습니다.



또 압축공기 안에 수분이나 오일이 섞이면

전극과 노즐 손상이 빨라질 수 있습니다.

특히 에어 콤프레서를 사용하는 현장에서는

드레인 배출, 필터 상태, 호스 누설 여부를 주기적으로 확인해야 합니다.



< 점검 항목 - 확인 내용 >

공기압	장비 조건에 맞게 유지되는지
공기 유량	절단 중 공급이 부족하지 않은지
수분	필터와 드레인 상태가 정상인지
오일 혼입	압축공기 라인에 오염이 없는지
호스 상태	꺾임, 누설, 막힘이 없는지



공기 상태가 좋지 않으면 새 소모품을 사용해도

수명이 짧아질 수 있습니다.

전극과 노즐을 자주 교체해야 한다면

압축공기 품질도 함께 확인해야 합니다.





---



토치 간격과 절단 속도도 마모에 영향을 줍니다

소모품이 빨리 닳는 원인을 부품 품질로만 판단하면 안 됩니다.
토치와 모재 사이 거리, 절단 속도, 피어싱 방식도

소모품 수명에 영향을 줄 수 있습니다.



토치가 모재에 너무 가까우면

노즐 끝단이 열과 스패터에 직접 노출될 수 있습니다.

반대로 너무 멀면 아크가 퍼지고 절단 품질이 떨어질 수 있습니다.

절단 속도도 마찬가지입니다.

너무 느리면 열이 한 지점에 오래 머물고,

너무 빠르면 절단이 완전히 이루어지지 않아 아크가 불안정해질 수 있습니다.



< 작업 조건 점검 포인트 >

토치와 모재 사이 거리가 일정한지
절단 속도가 모재 두께에 비해 너무 느리거나 빠르지 않은지
피어싱 시 노즐이 직접 손상될 조건은 아닌지
절단 중 토치 각도가 흔들리지 않는지
모재 표면에 녹, 도장, 수분, 찌꺼기가 많은지



작업 조건이 맞지 않으면

전극과 노즐은 정상보다 빠르게 소모될 수 있습니다.



---



소모품 교체 전 현장 점검 순서

절단 품질이 떨어졌을 때는 아래 순서로 확인하면 원인을 좁히기 쉽습니다.



< 순서 - 점검 항목 - 판단 기준 >

1	절단면 확인	거칠어짐, 경사, 드로스 증가 여부
2	전극 확인	중앙부 마모 깊이와 편마모 확인
3	노즐 확인	구멍 원형, 끝단 손상, 내부 오염 확인
4	공기압 확인	장비 조건에 맞는 압력 유지 여부
5	수분·오일 확인	필터, 드레인, 호스 상태 확인
6	토치 간격 확인	모재와의 거리, 각도 확인
7	시험 절단	교체 후 절단면 변화 확인



중요한 것은 한 번에 여러 조건을 바꾸지 않는 것입니다.

전극, 노즐, 공기압, 토치 간격을 순서대로 확인해야

어떤 조건이 절단 품질에 영향을 줬는지 파악할 수 있습니다.



< 교체 시, 주의 사항 >

장비 전원이 완전히 차단되었는지
토치 부품이 충분히 식었는지
새 전극과 노즐 규격이 장비와 맞는지
부품 체결이 너무 느슨하거나 과하게 조여지지 않았는지
교체 후 시험 절단으로 절단면을 확인했는지



---

결론: 플라즈마 절단기 소모품은 절단면 기준으로 관리해야 합니다

플라즈마 절단기 소모품 교체 시점은 사용 시간만으로 판단하기 어렵습니다.



작업 전류, 모재 두께, 공기압, 압축공기 품질,

토치 간격, 절단 속도에 따라 전극과 노즐의 마모 속도가 달라질 수 있기 때문입니다.



따라서 가장 현실적인 기준은 절단 결과입니다.
절단선이 흔들리고, 절단면이 거칠어지고, 하부 드로스가 늘어나고,

아크 시작이 늦어진다면 소모품 상태를 확인해야 합니다.



정리하면 다음 순서가 좋습니다.

절단면 확인 → 전극 중앙부 확인 → 노즐 구멍 확인 →
공기압 확인 → 수분·오일 확인 → 토치 간격 확인 → 시험 절단





내쇼날시스템은 플라즈마 절단기, 아크용접기 등 다양한 산업용 장비를 취급하고 있습니다.

플라즈마 절단 품질이 예전과 달라졌다면 출력만 조정하기보다

전극 마모, 노즐 변형, 공기압, 압축공기 수분, 토치 간격을 함께 점검하는 것이 좋습니다.

---
