용접 비드 형상 불량 원인, 먼저 봐야 할 용융풀 안정성

용접 비드는 단순히 겉으로 보이는 자국이 아닙니다.
작업 중 전류, 전압, 이동속도, 아크 길이, 토치 각도,

모재 표면 상태가 어떻게 맞물렸는지를 보여주는 결과물입니다.



그래서 비드가 울퉁불퉁하거나 한쪽으로 치우치거나,

지나치게 볼록하거나, 가장자리가 파인다면

“손이 흔들렸다”는 말만으로 정리하기 어렵습니다.

실제로는 용융풀이 안정적으로 유지되지 않은 원인을 찾아야 합니다.

용접 비드 형상은 작업자의 숙련도뿐 아니라

장비 설정, 소모품 상태, 모재 준비 상태가 함께 만든 결과입니다.





---

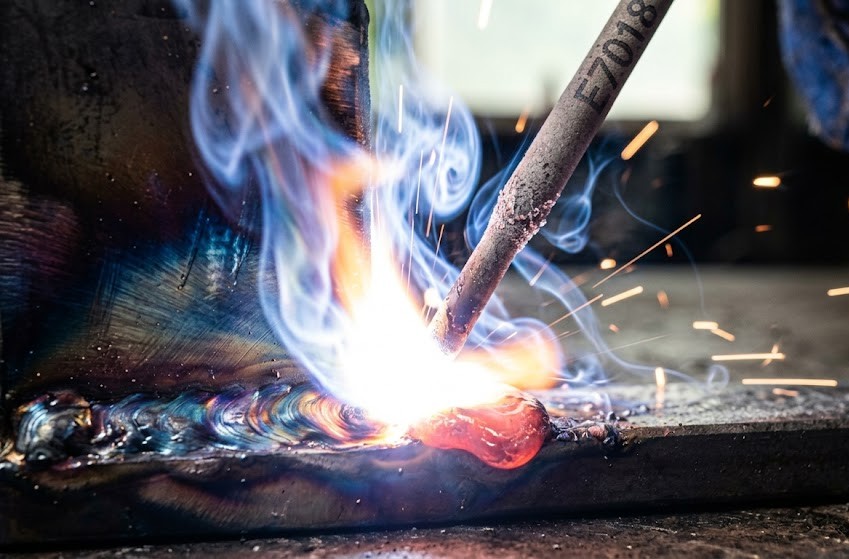

비드 모양은 용융풀이 지나간 흔적입니다

용접 중 모재와 용접재가 녹아 작은 용융풀이 만들어집니다.

작업자가 토치나 용접봉을 이동하면

이 용융풀이 뒤따라가며 굳고, 그 결과가 비드로 남습니다.



즉, 비드가 일정하다는 것은 용융풀의 크기와 이동이 일정했다는 의미입니다.



반대로 비드가 불규칙하다는 것은

작업 중 어느 조건이 계속 흔들렸다는 뜻입니다.



대표적으로 다음 조건들이 비드 형상에 영향을 줍니다.



< 조건 - 비드에 미치는 영향 >

전류·전압	용융량, 용입, 스패터 발생에 영향
이동속도	비드 폭, 높이, 열 누적에 영향
아크 길이	아크 집중도와 비드 표면 상태에 영향
토치·용접봉 각도	용융풀 방향과 비드 중심에 영향
모재 표면	기공, 불안정 아크, 오염 비드에 영향
소모품 상태	전류 전달, 보호가스 흐름, 아크 안정성에 영향



비드 형상이 나빠졌다면

하나의 원인만 보기보다 여러 조건을 순서대로 나누어 확인해야 합니다.





---

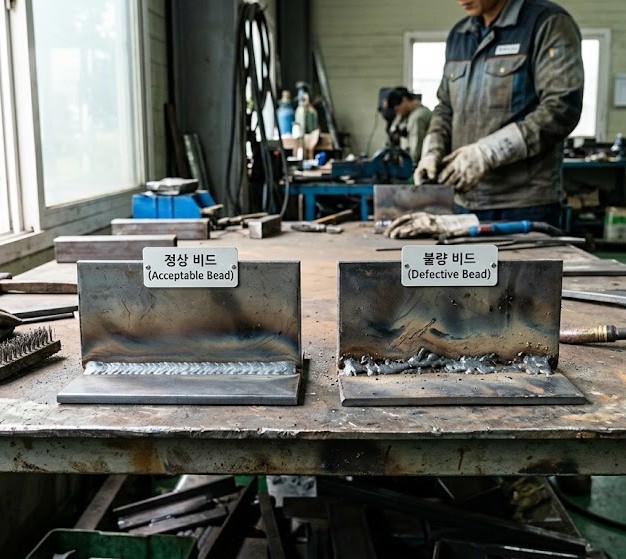

불량 비드 패턴별로 의심 원인을 나눠야 합니다

비드가 예쁘지 않다는 표현은 범위가 넓습니다.
현장에서는 비드가 어떤 모양으로 나쁜지 먼저 나누어 보는 것이 좋습니다.



< 비드 상태 - 우선 의심할 조건 >

비드가 지나치게 볼록함	전류 부족, 이동속도 빠름, 용입 부족
비드가 너무 넓고 퍼짐	전류 과다, 이동속도 느림, 입열 과다
가장자리가 파임	전류 과다, 토치 각도 불량, 이동속도 부적절
비드가 끊김	아크 불안정, 접지 불량, 모재 오염
스패터가 많음	전류·전압 불균형, 아크 길이 과다
비드 중심이 치우침	토치 각도, 작업 자세, 용접선 추적 불량
표면에 구멍이 보임	보호가스, 수분, 기름, 녹 등 오염 가능



이렇게 패턴별로 나누면

원인 추적이 훨씬 쉬워집니다.

전류를 무작정 올리거나 낮추기보다

비드 모양을 보고 어느 조건부터 확인할지 정해야 합니다.





---



전류는 용입과 비드 높이를 바꿉니다

전류는 용접 비드 형상에 가장 직접적으로 영향을 주는 조건입니다.

전류가 부족하면 모재가 충분히 녹지 않아

비드가 위로 얹힌 듯한 모양이 될 수 있습니다.

이 경우 겉으로는 붙은 것처럼 보여도 용입이 부족할 수 있습니다.



반대로 전류가 과하면 모재가 과도하게 녹고 비드 주변이 거칠어질 수 있습니다.
얇은 판재에서는 과열, 변형, 용락으로 이어질 가능성도 있습니다.



전류 점검 시에는 아래 순서를 권장합니다.

용접봉 또는 와이어 규격을 확인합니다.
모재 두께에 맞는 전류 범위인지 봅니다.
시험편에 짧은 비드를 만들어봅니다.
비드 높이와 폭을 확인합니다.
스패터, 언더컷, 용입 부족 여부를 함께 봅니다.



전류는 단독으로 맞추는 값이 아니라

모재 두께와 용접재 규격에 맞춰 조정하는 값입니다.





---

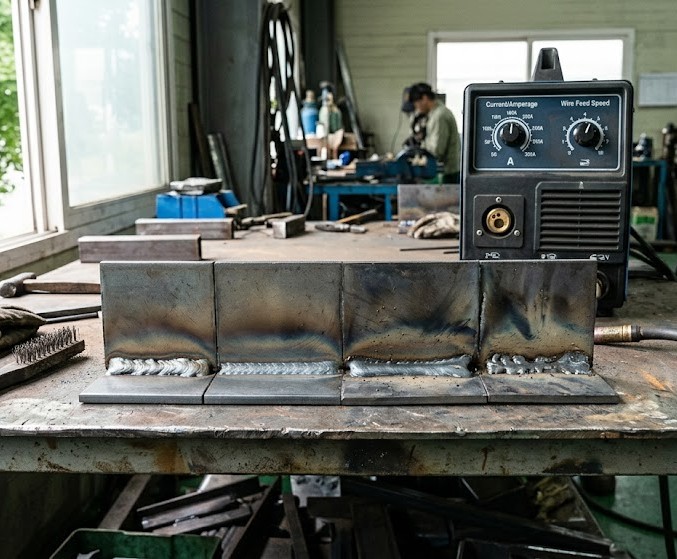

이동속도는 비드 폭과 열 누적을 결정합니다

용접 속도가 일정하지 않으면 비드 폭도 일정하게 나오기 어렵습니다.
같은 전류 조건에서도 손이 빨라지면 비드는 가늘어지고,

손이 느려지면 비드는 넓어집니다.



특히 초보 작업에서는 비드를 보다가 손이 멈추거나,

불안해서 지나치게 빨리 지나가는 경우가 있습니다.

이때 비드 폭이 들쭉날쭉해지고 용융풀이 일정하게 굳지 않습니다.



< 이동 속도 - 비드 형상 >

너무 빠름	가늘고 끊긴 비드, 용입 부족 가능
적정 속도	폭과 높이가 비교적 일정함
너무 느림	넓고 퍼진 비드, 열변형 가능
속도 변화가 큼	리플 간격과 비드 폭이 불규칙



비드가 예쁘게 나오지 않는다면

전류를 바꾸기 전에 작업 속도가 일정했는지 먼저 확인할 필요가 있습니다.



---

표면 오염은 비드 외관과 내부 품질을 동시에 흔듭니다

모재 표면에 녹, 페인트, 기름, 수분, 절단 찌꺼기가 남아 있으면

아크가 안정적으로 유지되기 어렵습니다.



표면 오염은 비드 외관을 거칠게 만들 뿐 아니라

기공, 스패터, 슬래그 문제와도 연결될 수 있습니다.



특히 보수 작업에서는 기존 철재에 도장층이나 녹이 남아 있는 경우가 많습니다.
이 상태에서 바로 용접하면 비드가 지저분하게 나오고,

접합부 품질도 일정하지 않을 수 있습니다.

작업 전 확인할 부분은 다음과 같습니다.



< 모재 상태 - 발생 가능 문제 >

녹	아크 불안정, 비드 거칠어짐
페인트	연기, 기공, 표면 오염
기름·수분	기공, 비드 끊김 가능
절단 찌꺼기	용융풀 방해, 불균일 비드
산화막	재질에 따라 용접성 저하



비드를 안정적으로 만들고 싶다면

용접 전 표면 정리는 기본입니다.

---



용접 방식마다 소모품 점검 포인트가 다릅니다

비드 불량이 반복된다면 소모품도 확인해야 합니다.

장비 설정이 같아도 소모품 상태가 나쁘면

전류 전달, 보호가스 흐름, 아크 안정성이 달라질 수 있습니다.



< 용접 방식 - 비드 불량 시 확인할 부분 >

피복아크용접	용접봉 습기, 피복 손상, 홀더 접촉, 접지 클램프
CO2용접	와이어 송급, 콘택트팁 마모, 노즐 오염, 보호가스

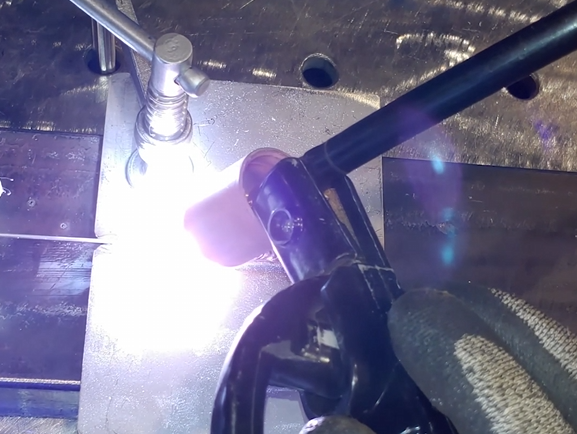

TIG용접	텅스텐 전극 오염, 전극 연마 상태, 보호가스, 토치 각도
레이저용접	초점 위치, 보호렌즈, 가스압, 노즐 상태



비드가 갑자기 나빠졌다면 작업자 손만 원인으로 보기 어렵습니다.
소모품 교체 주기와 장비 주변 조건을 같이 보는 것이 좋습니다.





---



비드가 불안정할 때는 한 번에 하나씩 바꿔야 합니다

현장에서 자주 하는 실수가 있습니다.

비드가 마음에 들지 않는다고 전류를 바꾸고,

속도도 바꾸고, 각도도 바꾸고, 용접봉도 바꾸는 방식입니다.



이렇게 하면 무엇 때문에 개선됐는지 알기 어렵습니다.
원인 추적을 위해서는 조건을 하나씩 바꿔야 합니다.



추천 점검 순서

1. 모재 표면을 정리합니다.
2. 용접봉, 와이어, 전극 상태를 확인합니다.
3. 전류와 전압 조건을 확인합니다.
4. 짧은 시험 비드를 만듭니다.
5. 이동속도만 조정해 차이를 봅니다.
6. 토치 각도와 아크 길이를 일정하게 유지합니다.
7. 보호가스가 필요한 공정은 유량과 노즐 상태를 점검합니다.
8. 개선 전후 비드 사진을 남깁니다.

비드 품질은 기록을 남기면 훨씬 빨리 안정됩니다.

같은 모재, 같은 용접봉,

같은 전류에서 속도만 바꿔보면 변화가 눈에 보이기 때문입니다.

---

결론: 예쁜 비드는 감각보다 조건 관리에서 시작됩니다

용접 비드가 예쁘게 나오지 않는 이유는

단순히 작업자가 서툴러서만은 아닙니다.

용융풀 안정성, 입열량, 이동속도, 아크 길이, 토치 각도,

모재 표면, 소모품 상태가 함께 맞아야 비드 형상이 일정해집니다.



비드가 불규칙하다면 먼저 비드 모양을 보고 원인을 분류해야 합니다.

그 다음 전류, 속도, 각도, 표면 상태, 소모품을 하나씩 확인하는 방식이 좋습니다.



정리하면 다음 순서가 기본입니다.

비드 패턴 확인 → 모재 표면 정리 → 소모품 확인 →
전류·전압 설정 → 이동속도 조정 → 아크 길이·각도 유지 → 시험 비드 비교





용접 비드 품질이 일정하지 않다면 장비 출력만 보기보다

용융풀, 입열, 작업 속도, 각도, 모재 전처리를 함께 확인하는 것이 필요합니다.



---
