레이저용접기 보호렌즈는 단순한 유리 소모품이 아닙니다.
토치 내부 광학계를 스패터, 금속 증기, 먼지,
오염물로부터 막아주는 중요한 보호 부품입니다.
현장에서 보호렌즈가
자주 깨지거나 빠르게 그을리는 경우가 있습니다.
이때 렌즈만 계속 교체하면
당장은 작업을 이어갈 수 있지만,
근본 원인이 남아 있으면 같은 문제가 반복됩니다.
레이저용접기 보호렌즈 파손은
대부분 초점거리, 가스압, 노즐 상태, 모재 오염, 렌즈 장착 상태와
연결해서 봐야 합니다.
보호렌즈가 깨진다는 것 = 토치 조건이 흔들렸다
레이저용접기 보호렌즈는 레이저 빔이 지나가는 경로에 위치합니다.
정상 조건에서는 일정 시간 사용 후 오염되거나
교체 주기에 따라 바꾸는 소모품입니다.
하지만 짧은 시간 안에 렌즈가 반복적으로 깨진다면
단순 수명 문제로 보기 어렵습니다.
보호렌즈가 손상되는 과정은 보통 다음 순서로 나타납니다.
용접 중 스패터나 금속 증기가 발생합니다.
오염물이 노즐 안쪽 또는 렌즈 표면에 붙습니다.
오염 부위가 레이저 에너지를 흡수합니다.
렌즈 표면에 국부적인 열이 집중됩니다.
그을림, 미세 균열, 파손으로 이어질 수 있습니다.
즉, 보호렌즈 파손은 “렌즈가 약해서”만 생기는 문제가 아니라,
렌즈 앞쪽에서 발생한 공정 문제가 누적된 결과일 수 있습니다.

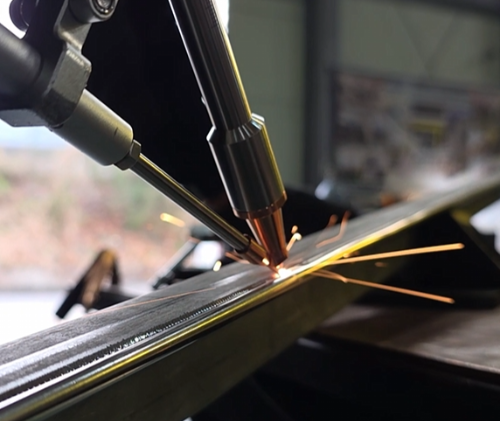

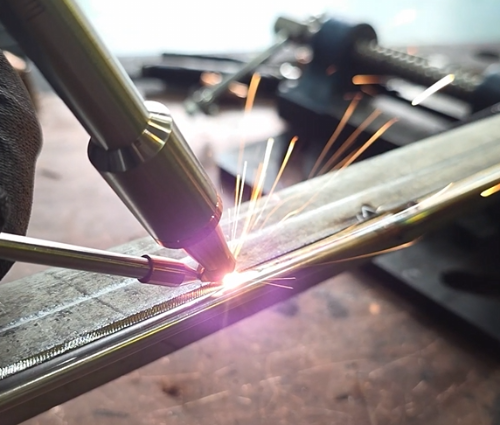

초점거리가 틀어지면 스패터가 늘어날 수 있습니다
레이저용접기에서 초점거리는
용접 품질과 보호렌즈 수명에 모두 영향을 줍니다.
초점 위치가 맞으면 레이저 에너지가
모재에 비교적 안정적으로 전달됩니다.
반대로 초점이 너무 높거나 낮으면
용융풀이 흔들리고 비드 형상이 불안정해질 수 있습니다.
이때 스패터가 늘어나면 보호렌즈 오염 속도도 빨라집니다.
< 초점 상태 - 보호렌즈와 관련된 문제 >
| 초점 위치가 일정함 | 비드와 스패터가 비교적 안정적 |
| 초점이 너무 높음 | 용입 부족, 비드 불안정 |
| 초점이 너무 낮음 | 과용융, 스패터 증가 가능 |
| 작업 거리가 흔들림 | 렌즈 오염 속도 증가 가능 |
| 토치 각도가 불안정함 | 스패터가 특정 방향으로 튈 수 있음 |
초점거리는 한 번 맞춰놓고 끝나는 조건이 아닙니다.

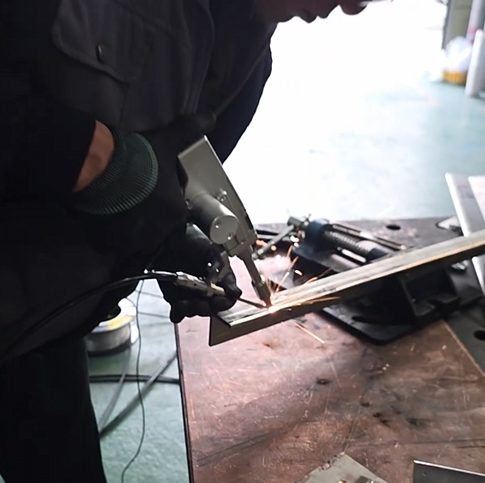

작업자가 토치를 들고 작업하는
핸디형 레이저용접기에서는 작업 거리와 각도가 계속 변할 수 있기 때문에,
보호렌즈 손상이 반복된다면 먼저 초점거리와 작업 자세를 확인해야 합니다.

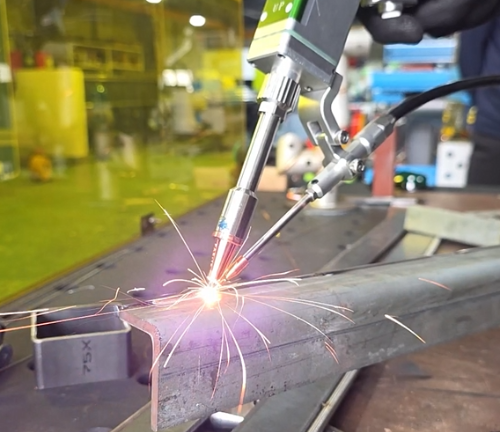

가스압은 렌즈 방향의 오염물 흐름과 관련됩니다
레이저용접기에서 보호가스는
용접부 산화를 줄이는 역할을 합니다.
동시에 용접 중 발생하는 금속 증기와 오염물이
토치 안쪽으로 올라오는 것을 줄이는 데에도 영향을 줍니다.
가스압이 부족하면 스패터와 금속 증기가
렌즈 방향으로 역류하기 쉬워질 수 있습니다.
반대로 가스압이 과도하거나 흐름 방향이 맞지 않으면
용접부가 흔들리고 보호가스가 안정적으로 형성되지 않을 수 있습니다.
가스압은 무조건 높이는 것이 아니라,
장비와 작업 조건에 맞게 안정적으로 유지해야 합니다.
< 가스압 점검 시 확인할 부분 >
가스압 또는 유량이 장비 설정 조건에 맞는지
가스 호스가 꺾이거나 눌리지 않았는지
노즐 끝단이 막혀 있지 않은지
가스가 용접부를 향해 일정하게 나오는지
외부 바람이 보호가스를 흩뜨리지 않는지
작업 중 가스 공급이 끊기거나 흔들리지 않는지

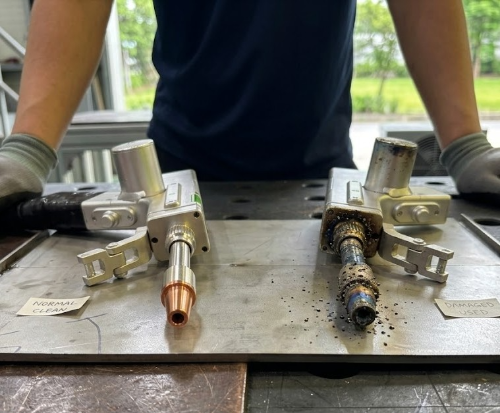

노즐 오염은 보호렌즈 파손으로 이어질 수 있습니다
보호렌즈가 자주 깨질 때 렌즈만 확인하고
노즐은 그대로 두는 경우가 있습니다.
하지만 노즐은 보호렌즈 손상과 직접적으로 연결될 수 있는 부품입니다.
노즐 끝단에 스패터가 붙으면 가스 흐름이 틀어질 수 있습니다.
노즐 내부가 오염되면
금속 증기와 분진이 빠르게 배출되지 못하고 렌즈 방향으로 올라갈 수 있습니다.
또 노즐이 변형되거나 체결이 느슨하면
작업 거리와 가스 방향이 함께 흔들릴 수 있습니다.
< 노즐 상태 - 발생 가능 문제 >
| 끝단에 스패터 부착 | 가스 흐름 불안정 |
| 내부 오염 | 보호렌즈 방향 오염물 증가 |
| 노즐 변형 | 초점 위치와 작업 거리 변화 |
| 체결 불량 | 작업 중 흔들림 발생 |
| 모재와 과도하게 가까움 | 스패터 직접 유입 가능 |
보호렌즈 교체 주기가 갑자기 짧아졌다면
노즐 끝단과 내부를 먼저 확인하는 것이 좋습니다.

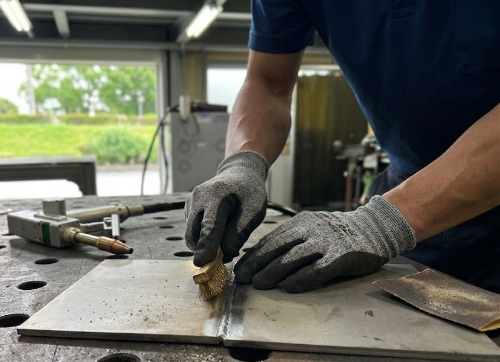

모재 표면 상태도 보호렌즈 수명에 영향을 줍니다
레이저용접은 에너지가 집중되는 공정입니다.
그래서 모재 표면에 묻어 있는 이물질의 영향을 크게 받을 수 있습니다.
기름, 절삭유, 녹, 먼지, 도장층, 절단 찌꺼기가 남아 있으면
용접 중 연기와 스패터가 늘어날 수 있습니다.
이 오염물이 보호렌즈 쪽으로 올라가면
렌즈 표면이 빠르게 그을리거나 손상될 수 있습니다.
작업 전에는 아래 항목을 확인해야 합니다.
모재 표면에 기름이나 수분이 없는지 확인합니다.
절단면의 버와 찌꺼기를 제거합니다.
녹이나 도장층이 있는 경우 작업 조건을 따로 확인합니다.
시험편으로 스패터 발생량을 먼저 확인합니다.
렌즈 오염 속도가 평소보다 빠른지 관찰합니다.
보호렌즈 관리는 렌즈 교체만의 문제가 아닙니다.
모재 전처리까지 포함해야
보호렌즈 수명을 안정적으로 관리할 수 있습니다.
렌즈 장착 상태가 좋지 않아도 파손이 빨라질 수 있습니다
보호렌즈는 교체가 쉬운 소모품처럼 보이지만, 장착 상태가 중요합니다.
렌즈 표면에 손자국이나 먼지가 묻은 상태로 장착하면
오염 부위가 레이저 에너지를 흡수할 수 있습니다.
렌즈가 비스듬하게 들어가거나 오링이 손상된 상태라면
열과 압력이 한쪽에 집중될 수 있습니다.

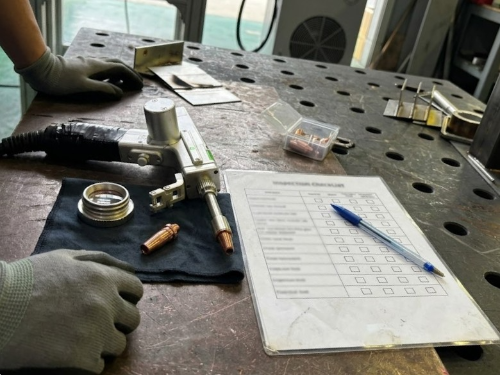

렌즈 교체 시에는 아래 항목을 확인하는 것이 좋습니다.
< 점검 항목 - 확인 내용 >
| 렌즈 표면 | 손자국, 먼지, 이물질 여부 |
| 장착 방향 | 렌즈가 정확히 들어갔는지 |
| 오링 상태 | 찢어짐, 눌림, 빠짐 여부 |
| 체결부 | 이물질과 유격 여부 |
| 커버 밀착 | 작업 중 흔들림 가능성 여부 |
렌즈는 가능하면 깨끗한 환경에서 교체하고,
표면을 손으로 직접 만지지 않는 것이 좋습니다.
보호렌즈가 자주 깨질 때 점검 순서
보호렌즈 파손이 반복된다면 아래 순서로 확인하는 것이 효율적입니다.
< 점검 항목 - 확인 포인트 >
| 1 | 보호렌즈 상태 | 중앙 오염인지, 한쪽 오염인지 확인 |
| 2 | 노즐 상태 | 스패터 부착, 내부 오염, 변형 확인 |
| 3 | 초점거리 | 작업 거리와 초점 위치 확인 |
| 4 | 가스압 | 유량, 호스, 가스 방향 확인 |
| 5 | 모재 표면 | 기름, 녹, 도장층, 절단 찌꺼기 확인 |
| 6 | 렌즈 장착 | 오링, 체결부, 렌즈 표면 확인 |
| 7 | 토치 내부 | 내부 분진과 오염 여부 확인 |
여러 조건을 한 번에 바꾸면 원인을 찾기 어렵습니다.
보호렌즈, 노즐, 초점거리, 가스압, 모재 상태 순서로 하나씩 확인해야 합니다.
보호렌즈 관리 루틴을 정해두면 좋습니다
반복 작업을 하는 현장에서는 보호렌즈 점검 기준을 정해두는 것이 좋습니다.
작업 전
보호렌즈 오염 여부 확인
노즐 끝단 스패터 확인
가스 호스와 유량 확인
모재 표면 오염 확인
작업 거리와 초점거리 확인
작업 중
스패터가 평소보다 늘었는지 확인
비드 폭이 갑자기 바뀌는지 확인
토치 각도가 흔들리는지 확인
가스 흐름이 바람에 영향을 받는지 확인
작업 후
보호렌즈 그을림 확인
노즐 내부 오염 확인
토치 내부 분진 확인
다음 작업 전 교체 필요 여부 기록
보호렌즈 손상 기록을 남기면 특정 소재, 특정 작업 조건,
특정 노즐 상태에서 문제가 반복되는지 확인할 수 있습니다.
결론: 보호렌즈 파손은 렌즈보다 공정 조건을 먼저 봐야 합니다
레이저용접기 보호렌즈가 자주 깨지는 이유는
단순한 소모품 불량으로만 보기 어렵습니다.
초점거리, 가스압, 노즐 오염, 모재 표면, 렌즈 장착 상태가
함께 영향을 줄 수 있습니다.
보호렌즈만 계속 교체하면 당장은 작업을 이어갈 수 있습니다.
하지만 원인을 확인하지 않으면 같은 문제가 반복되고,
용접 품질이나 토치 내부 부품에도 영향을 줄 수 있습니다.
정리하면 다음 순서가 좋습니다.
보호렌즈 상태 확인 → 노즐 점검 → 초점거리 확인 →
가스압 확인 → 모재 표면 확인 → 렌즈 장착 상태 확인
내쇼날시스템은
레이저용접기, 레이저클리너, 레이저마킹기, TIG·CO2 용접기 등
다양한 산업용 장비를 취급하고 있습니다.
레이저용접기 보호렌즈 파손이 반복된다면 장비 출력만 보기보다
초점거리, 가스압, 노즐 상태, 모재 표면, 렌즈 장착 상태를
함께 점검하는 것이 필요합니다.
