CO2용접 가스 새는지 확인하는 법, 유량계·호스·노즐 점검 8단계
한 줄 요약 보호가스가 새면 기공·스패터·비드 산화가 한꺼번에 옵니다.
점검은 가스통 → 조정기 → 유량계 → 호스 → 용접기 후면 → 토치 노즐 순서로,
누설 확인은 반드시 비눗물이나 누설 점검액으로 하세요. 불꽃 확인은 절대 금물입니다.
어제까지 잘 되던 CO2용접이 갑자기 기공투성이가 됐다면, 전압, 전류부터 만지기 전에 가스 흐름을 의심해 보세요.
유량계 바늘이 정상으로 보여도 실제 토치 끝에서는 가스가 부족한 경우가 생각보다 흔합니다.
1. CO2용접에서 보호가스가 왜 그렇게 중요한가요?
CO2용접(MAG 포함)은 와이어가 녹아 용접부를 만들고, 보호가스가 그 주변을 감싸 공기와의 접촉을 차단하는 방식입니다.
이 가스가 부족하면 용융금속이 공기 중 산소·질소와 그대로 만나게 되고, 그 결과가 기공과 산화로 나타납니다.
💡즉 가스는 "있으면 좋은 것"이 아니라 용접부 품질을 결정하는 필수 조건입니다.
2. 가스가 새면 어떤 증상부터 나타나나요?
| 기공 발생 | 가스 공급, 호스 누설, 노즐 막힘 |
| 스패터 증가 | 전압·전류 조건, 가스 흐름, 와이어 상태 |
| 비드 산화(검게 뜸) | 가스 부족, 바람, 노즐 오염 |
| 아크 불안정 | 전류·전압, 와이어 송급, 접지, 가스 조건 |
| 가스 소모가 유난히 빠름 | 연결부 누설, 밸브 잠금 상태 |
가장 확실한 신호는 가스 소모 속도입니다.
평소와 같은 작업량인데 가스통이 빨리 빈다면 어딘가에서 새고 있을 가능성이 높습니다.
💡 다만 이 증상들이 전부 누설 때문은 아닙니다.
용접 조건, 모재 표면, 와이어 상태, 전압·전류 설정도 함께 확인해야 원인이 좁혀집니다.
3. 가스는 주로 어디에서 새나요?
대부분 연결부입니다.
호스 중간이 터지는 경우보다, 체결이 헐거워지거나 패킹이 상한 경우가 훨씬 많습니다.
누설 다발 부위 7곳
- 가스통 밸브 주변
- 조정기와 가스통 연결부
- 유량계 연결부
- 호스와 니플 체결부
- 호스 중간의 갈라짐·꺾임
- 용접기 후면 가스 입력부
- 토치와 노즐 주변
특히 장비를 자주 옮기는 현장은 호스가 당겨지면서 연결부가 조금씩 풀립니다.
이동이 잦다면 주 1회 정도 체결 상태를 확인하는 편이 좋습니다.

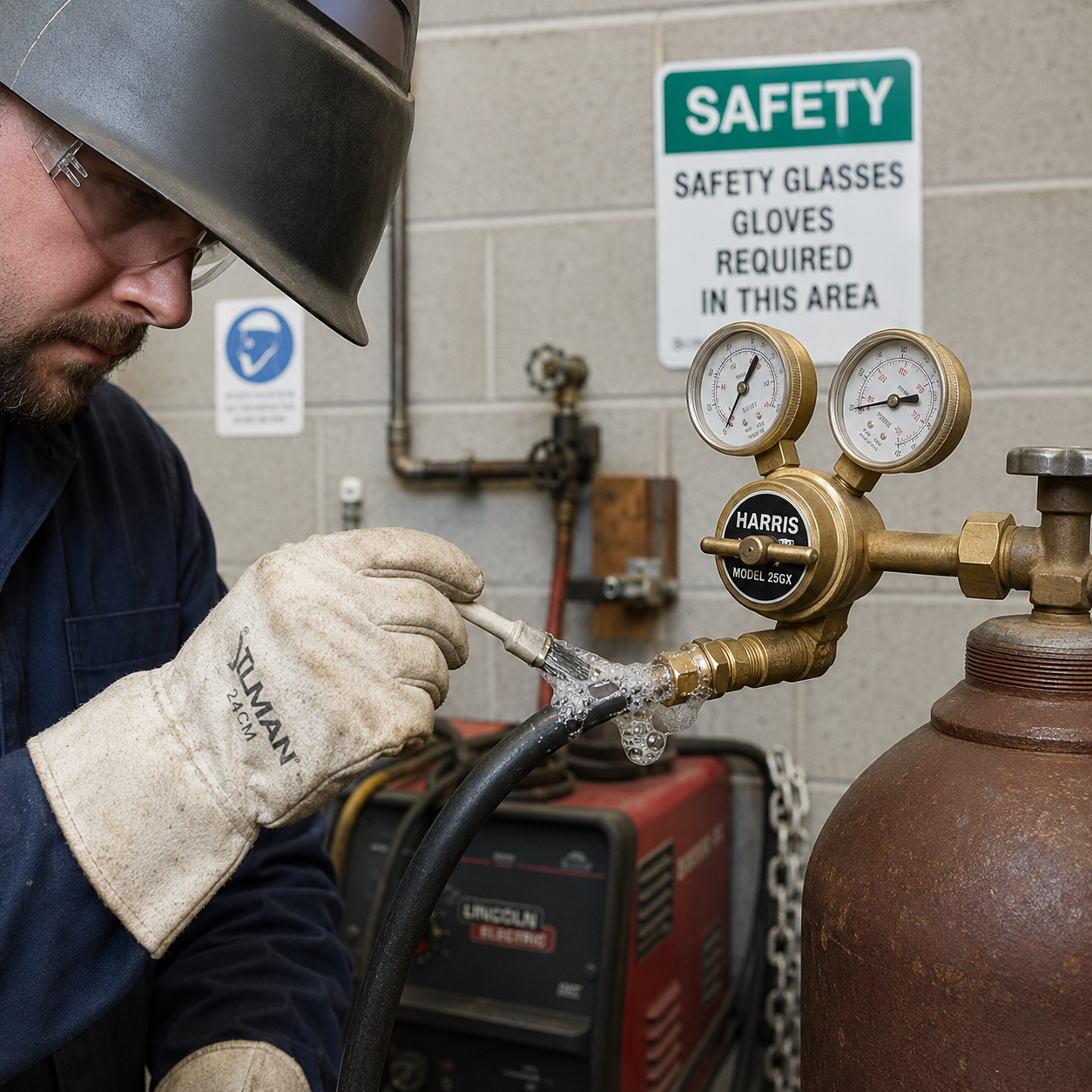

4. 누설은 어떻게 확인하나요? (비눗물 점검법)
가장 기본이면서 확실한 방법이 비눗물 또는 전용 누설 점검액입니다.
연결부에 바른 뒤 기포가 계속 올라오면 그 지점에서 가스가 새고 있는 것입니다.
순서 점검 내용
| 1 | 가스통 밸브를 열고 유량계 상태 확인 |
| 2 | 연결부에 비눗물 또는 누설 점검액 도포 |
| 3 | 기포가 발생하는지 확인 |
| 4 | 기포가 있으면 밸브를 잠근 뒤 체결 상태 확인 |
| 5 | 패킹, 호스, 니플 손상 여부 확인 |
| 6 | 이상 부품 교체 후 재점검 |
기포가 확인되면 무리하게 작업을 이어가지 말고 원인부터 잡으세요.
5. 라이터로 확인해도 되나요?
절대 안 됩니다.
CO2 자체는 일반적인 가연성 가스가 아니지만, 현장에서 가스 누설을 불꽃으로 확인하는 습관 자체가 매우 위험합니다.
같은 작업장에는 아르곤 혼합가스, 산소, LPG, 아세틸렌 등 성질이 전혀 다른 가스들이 함께 있는 경우가 많고, 습관이 붙으면 다른 가스에도 똑같이 하게 됩니다.
🚫 누설 점검은 비눗물 또는 누설 점검액으로만 하세요.

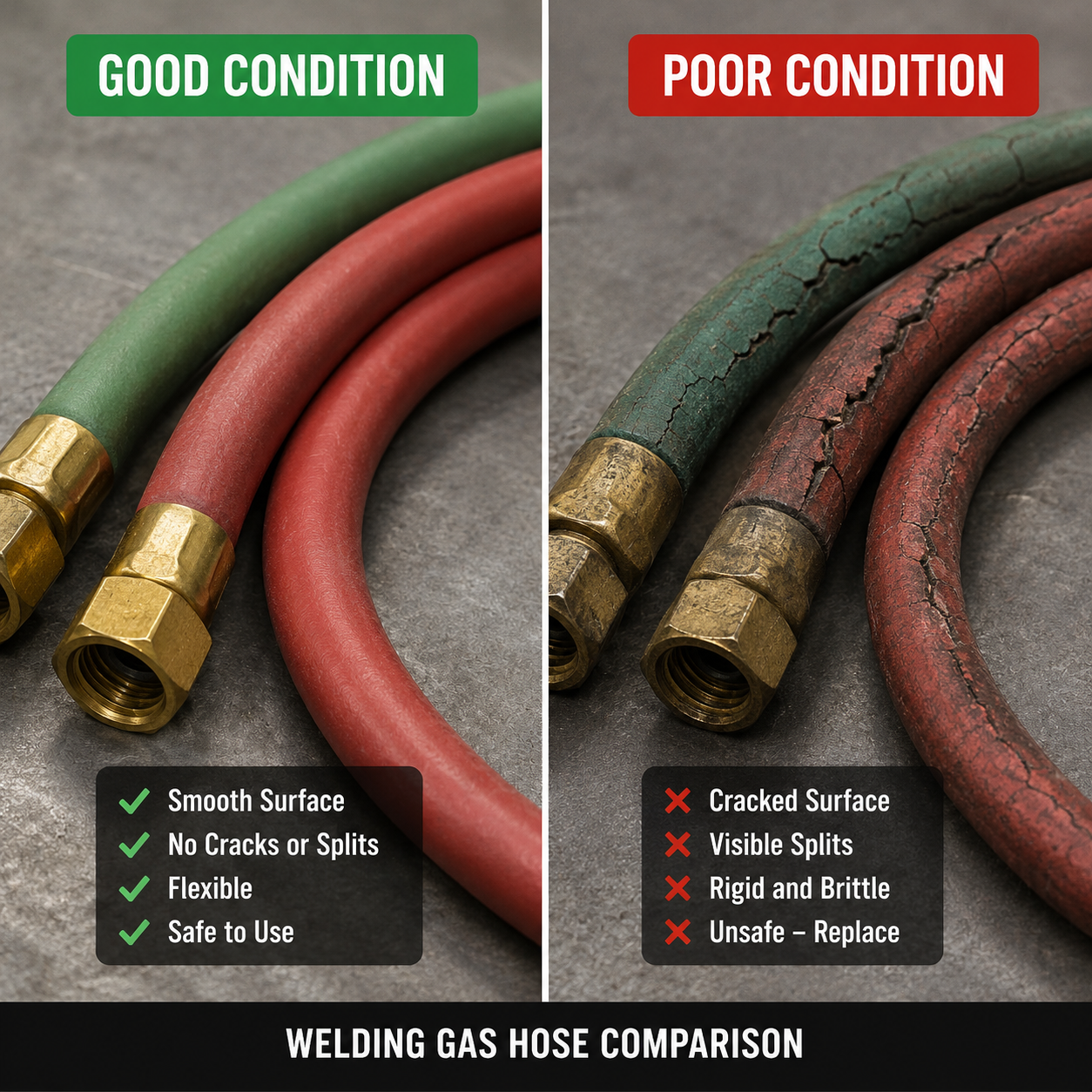

6. 호스는 어떤 상태면 교체해야 하나요?
가스 호스는 작업 내내 끌리고 당겨지는 부품입니다.
오래 쓰면 갈라짐, 경화, 눌림, 꺾임이 생깁니다.
호스 점검 항목
- 표면이 갈라지지 않았는지
- 딱딱하게 굳지 않았는지
- 꺾이거나 눌린 부분이 없는지
- 연결부가 헐겁지 않은지
- 호스 밴드, 클램프가 제대로 고정되어 있는지
- 바람 빠지는 소리가 나지 않는지
⚠️ 갈라진 호스에 테이프를 감아 쓰는 방식은 누설을 막지 못합니다.
규격에 맞는 호스로 교체하는 것이 유일한 해결책입니다.

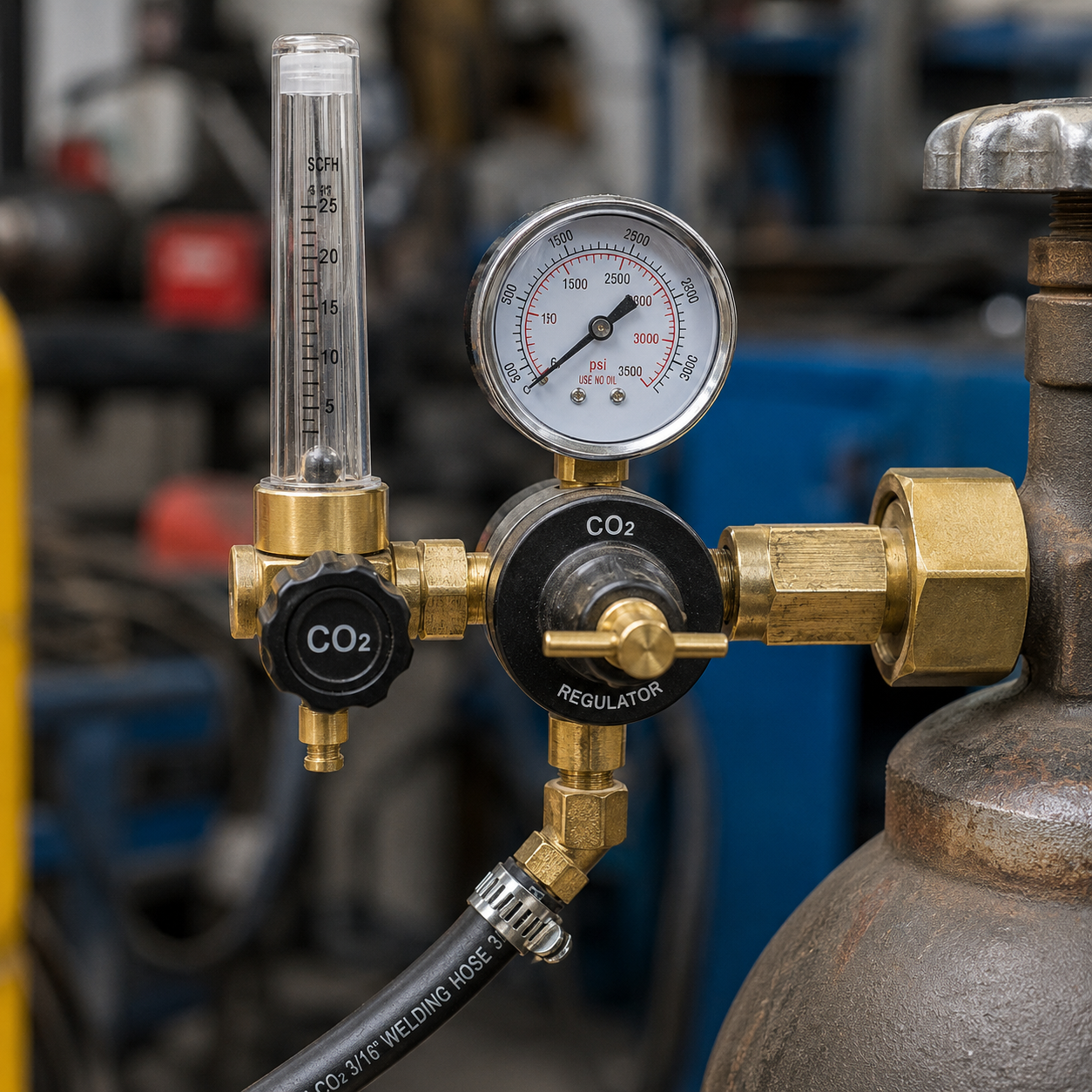

7. 유량계는 정상인데 왜 기공이 생기죠?
이 글에서 가장 중요한 부분입니다.
유량계 수치는 "그 지점까지 흐른 양" 일 뿐, 토치 끝에서 나오는 양이 아닙니다.
유량계 이후 구간에 문제가 있으면 수치는 정상인데 용접부는 보호받지 못합니다.
원인 나타나는 현상
| 호스 꺾임 | 유량계는 정상, 토치 끝 가스량 부족 |
| 노즐 내부 스패터 | 가스가 한쪽으로 치우쳐 분출 |
| 노즐 체결 불량 | 용접부를 충분히 감싸지 못함 |
| 토치 목 꺾임·손상 | 흐름 간섭 발생 |
노즐 점검 항목
점검 항목 확인 내용
| 노즐 내부 | 스패터 이물질 부착 여부 |
| 팁 주변 | 와이어 송급과 가스 흐름 간섭 |
| 노즐 장착 | 제대로 체결되어 있는지 |
| 토치 손상 | 토치 목 꺾임 또는 손상 |
| 가스 흐름 | 토치 끝에서 일정하게 나오는지 |

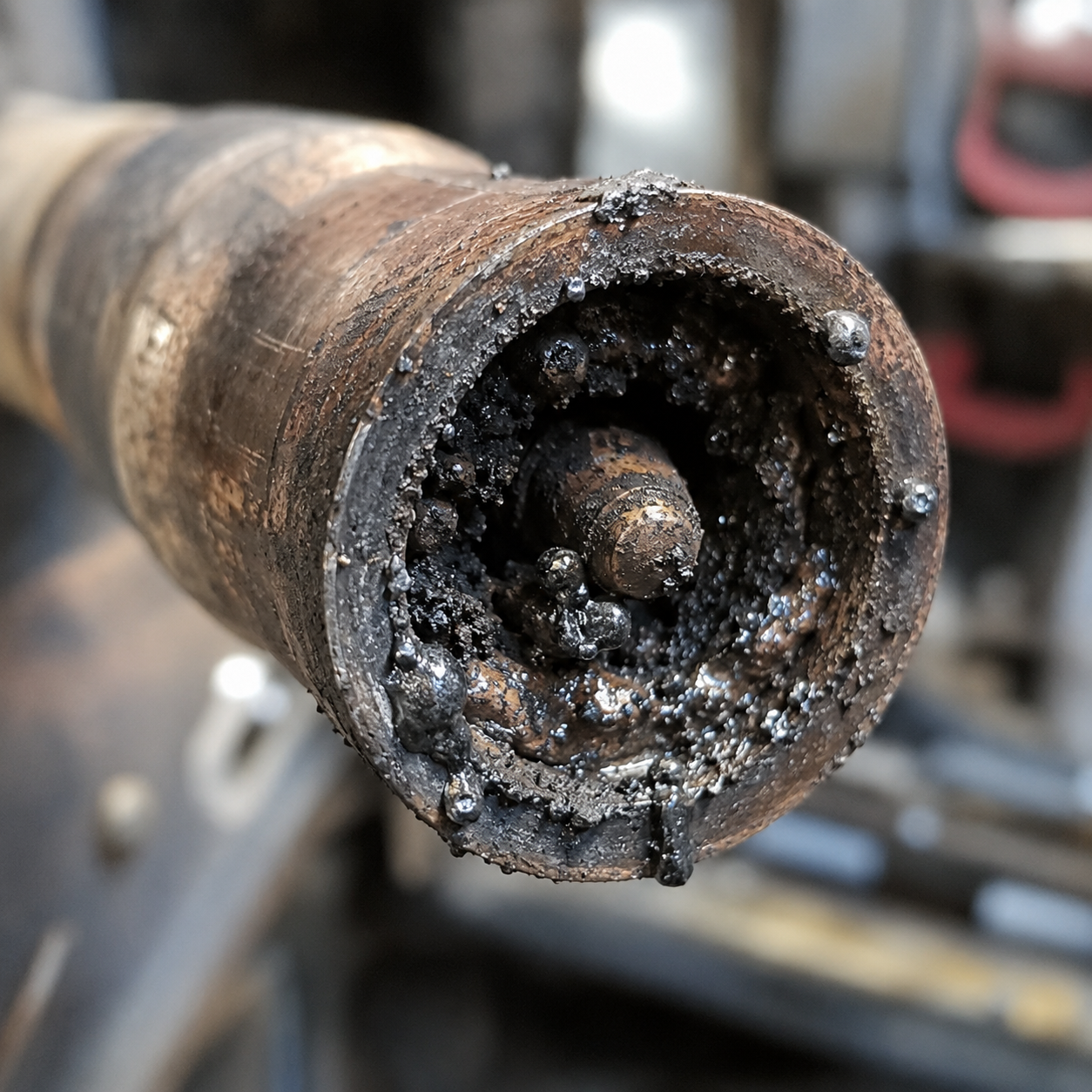

CO2용접은 특성상 노즐 안쪽에 스패터가 계속 쌓입니다.
노즐 청소와 소모품 교체 주기 관리가 곧 품질 관리입니다.
자주 묻는 질문(FAQ)
Q. 밀폐된 공간에서 작업하는데 가스가 새면 위험한가요?
A. 네. CO2는 공기보다 무거워 낮은 곳에 고일 수 있습니다.
밀폐·반밀폐 공간에서는 누설 여부와 별개로 환기 상태를 반드시 확보해야 합니다.
Q. 작업이 끝나면 가스통 밸브를 잠가야 하나요?
A. 잠그는 것이 원칙입니다.
미세 누설이 있어도 밸브가 잠겨 있으면 가스 손실을 막을 수 있습니다.
Q. 가스는 나오는데 비드가 검게 뜹니다.
A. 가스량 부족, 노즐 오염, 바람, 모재 표면 오염(기름, 녹, 페인트)을 함께 확인하세요.
Q. 노즐 청소는 얼마나 자주 해야 하나요?
A. 정해진 주기보다 작업 조건에 따라 다릅니다.
스패터가 많이 나오는 조건이라면 수시로 확인하고, 노즐 안쪽이 좁아 보이면 바로 청소하세요.
품질이 흔들리면 가스부터 의심하세요
CO2용접 가스가 새면 기공, 비드 불량, 스패터 증가, 산화 문제로 이어집니다.
그리고 유량계가 정상으로 보여도 안심할 수 없습니다.
호스 꺾임, 노즐 막힘, 바람 영향은 유량계에 잡히지 않기 때문입니다.
누설이 의심될 때는 절대 불꽃으로 확인하지 말고, 비눗물이나 누설 점검액으로 연결부를 하나씩 확인하세요.
내쇼날시스템은 CO2용접기, TIG용접기, 아크용접기, 플라즈마 절단기, 레이저용접기 등 다양한 산업용 장비를 취급하고 있습니다.
용접 품질이 갑자기 흔들린다면 유량계 · 호스 · 연결부 · 토치 노즐 · 작업장 바람 순서로 점검해 보시기 바랍니다.
