용접 케이블이 뜨거워지는 이유와 의미!
한 줄 요약 용접 케이블 발열의 주범은 ①과도한 전류 ②케이블 용량 부족 ③홀더·단자 접촉 불량 ④어스 클램프 접촉면 불량 ⑤케이블 손상 ⑥감아둔 채 사용입니다. 잡기 어려울 정도로 뜨겁거나 탄 냄새가 난다면 즉시 작업을 중단하세요.

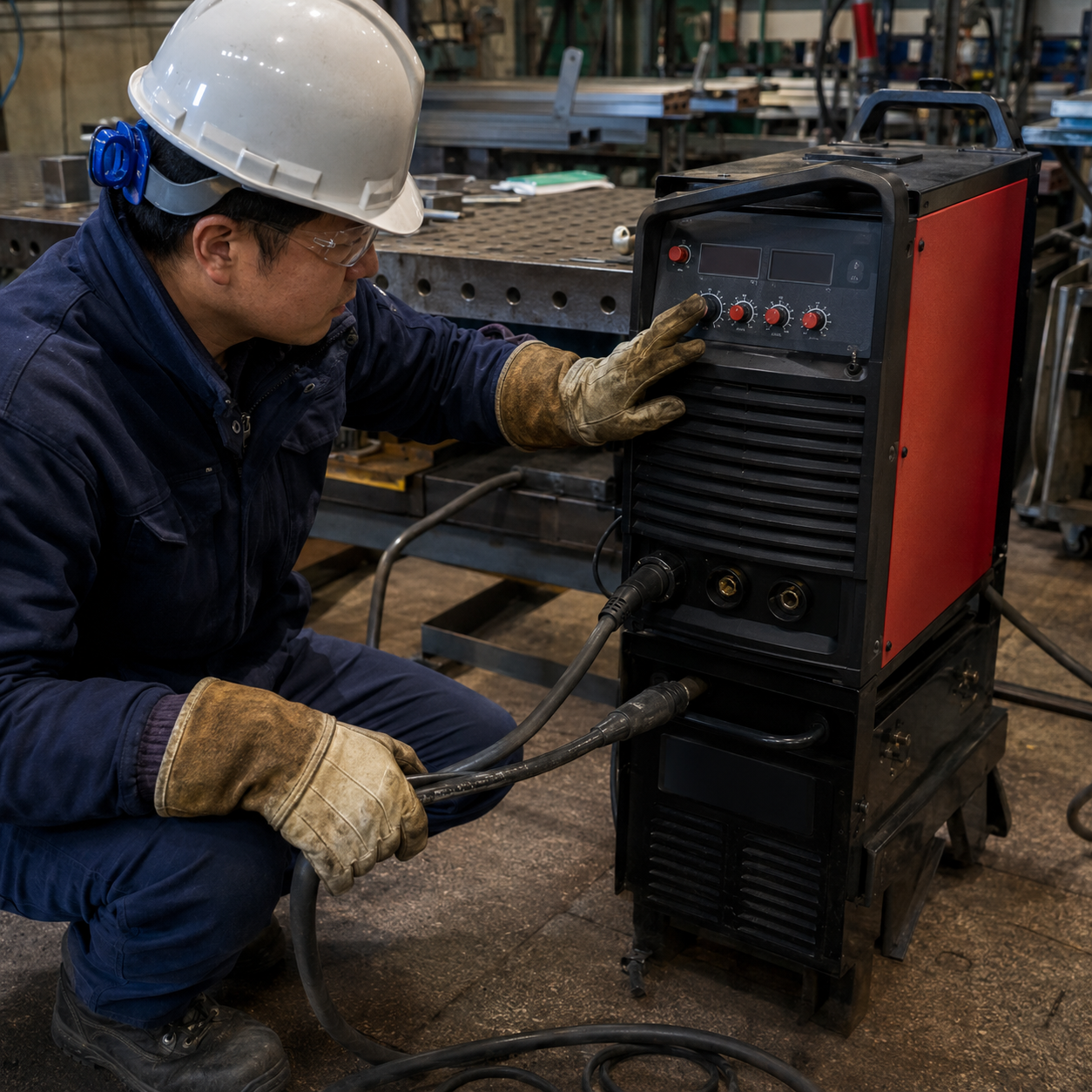

아크용접기나 CO2용접기 작업 중 케이블, 홀더, 어스 클램프가 평소보다 뜨겁다면, 단순 발열로 넘기지 마세요.
발열은 대부분 접촉 불량 또는 과부하가 보내는 신호입니다.
1. 용접 케이블은 원래 뜨거워지는 게 정상인가요?
어느 정도의 발열은 자연스러운 현상입니다.
용접기는 높은 전류를 사용하고,
이 전류가 케이블 → 홀더 → 용접봉 → 모재 → 어스선을 돌아 흐르면서 아크가 형성되기 때문입니다.
문제는 손으로 잡기 어려울 정도이거나, 홀더, 클램프 주변만 과하게 뜨거운 경우입니다.
| 높은 전류 사용 | 장비·케이블이 감당 가능한 조건인지 |
| 케이블 용량 부족 | 전류에 비해 얇거나 길지 않은지 |
| 접촉 불량 | 홀더·단자·어스 클램프 체결 상태 |
| 케이블 손상 | 피복 손상, 내부 단선, 꺾임 여부 |
| 장시간 연속 작업 | 사용률(듀티 사이클) 초과 여부 |
| 케이블 감김 | 감은 상태로 사용하지 않았는지 |
2. 전류를 높이면 케이블이 더 뜨거워지나요?
네. 전류가 올라갈수록 케이블과 연결부가 받는 부담도 함께 커집니다.
두꺼운 모재를 용접하거나 굵은 용접봉을 쓸 때는 자연히 전류를 높게 설정하게 되는데,
이때 케이블 규격이 따라주지 못하면 발열이 급격히 늘어납니다.
전류 조건 체크리스트
- 실제 사용 중인 용접 전류가 몇 A인지
- 케이블이 그 작업 조건에 맞는 규격인지
- 케이블 길이가 과도하게 길지 않은지
- 쉬는 시간 없이 연속 작업 중은 아닌지
- 케이블의 특정 부위만 유난히 뜨겁지 않은지
💡 정확한 케이블 규격은 장비 출력, 작업 전류, 케이블 길이, 제조사 기준에 따라 달라집니다.
감으로 판단하지 말고 장비 사양표와 케이블 규격표를 함께 확인하세요.
3. 케이블이 얇거나 길면 왜 문제가 되나요?
전류가 지나갈 통로가 좁아지기 때문입니다.
같은 전류를 흘려도 단면적이 부족하면 열로 빠져나가는 손실이 커집니다.
여기에 길이까지 길어지면 부담이 더 누적됩니다.
특히 아래 두 경우는 현장에서 발열 민원이 가장 많이 나오는 조합입니다.
- 얇은 케이블을 여러 개 이어 길게 연장해 쓰는 경우
- 수년간 사용한 노후 케이블을 고전류 작업에 그대로 쓰는 경우

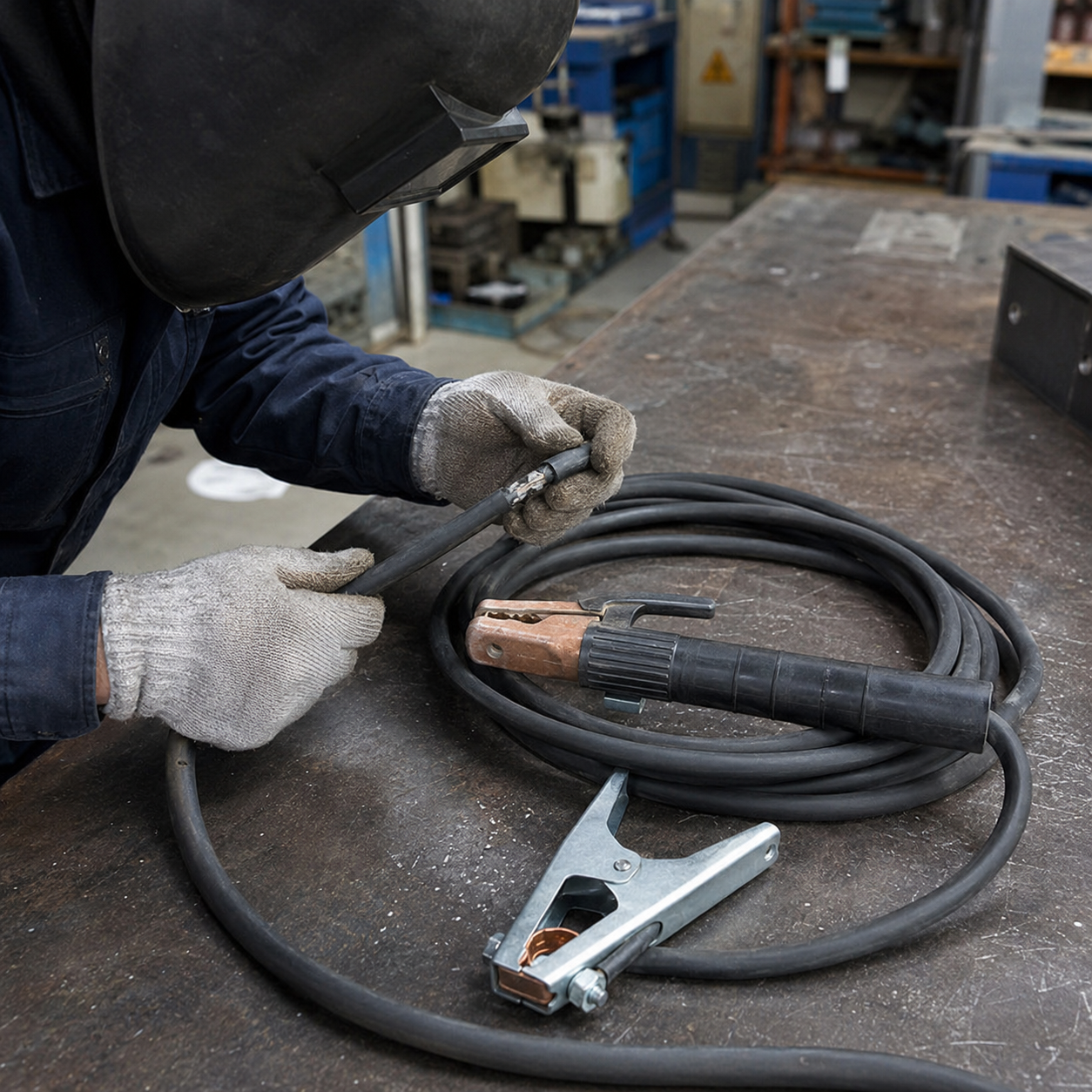

4. 홀더만 유난히 뜨거운데 왜 그런가요?
홀더 내부 접촉부가 헐겁거나 오염된 경우가 대표적입니다.
전류가 넓은 면으로 고르게 흐르지 못하고 좁은 지점에 몰리면, 그 지점에서 열이 집중적으로 발생합니다.
홀더 점검 항목
- 용접봉이 홀더에 단단히 물려 있는지
- 홀더 내부 접촉면이 심하게 마모되지 않았는지
- 홀더와 케이블 연결부가 헐겁지 않은지
- 나사 체결부가 풀려 있지 않은지
- 손잡이 부분에 변색이나 탄 냄새가 없는지
홀더가 오래되면 접촉력이 약해집니다.
이 상태로 전류를 계속 흘리면 과열은 물론 아크가 끊기며 용접 품질까지 흔들립니다.

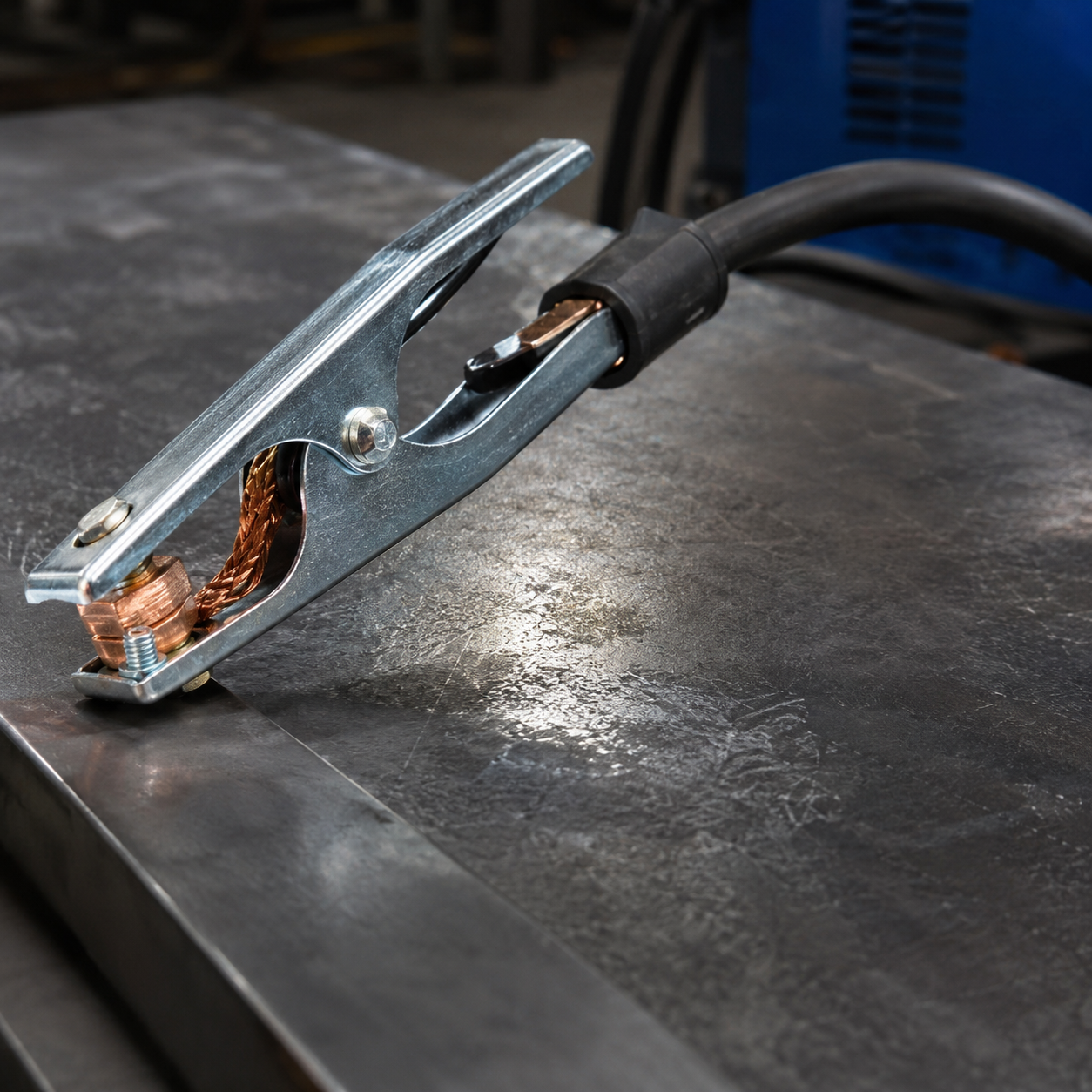

5. 어스선 연결이 나쁘면 어떤 증상이 나타나나요?
아크가 약해지거나 튀고, 클램프 쪽 발열이 커집니다.
현장에서는 흔히 "어스선"이라 부르지만,
실제로는 모재 쪽으로 연결되어 용접 전류가 돌아가는 리턴 케이블 역할을 합니다.
이 경로가 불안정하면 전체 회로가 흔들립니다.
가장 흔한 실수는 녹슨 부위나 도장면에 클램프를 무는 것입니다.
겉보기엔 잘 물려 있어도 실제 통전 면적이 좁아 열이 집중됩니다.
점검 항목 확인 내용
| 클램프 접촉 | 모재에 단단히 물려 있는지 |
| 접촉면 상태 | 녹·도장·기름·먼지 제거 여부 |
| 케이블 연결부 | 단자 체결 상태와 발열 여부 |
| 클램프 마모 | 이빨 부분이 닳거나 헐겁지 않은지 |
| 연결 위치 | 용접 부위와 너무 멀지 않은지 |
6. 케이블 특정 부위만 뜨거운 이유는 뭔가요?
내부 도체 손상을 의심해야 합니다.
용접 케이블은 현장에서 끌리고, 밟히고, 꺾입니다.
반복되면 내부 도체가 일부 끊어지면서 전류가 흐르는 단면이 좁아지고, 그 지점에서만 열이 몰립니다.
케이블 손상 의심 증상
- 피복이 갈라지거나 눌려 있음
- 피복 색이 변색됨
- 작업 중 케이블 일부만 과하게 뜨거움
- 연결부에서 스파크가 튐
- 탄 냄새가 남
⚠️ 손상된 케이블을 테이프로 감아 계속 쓰는 것은 임시방편도 되지 못합니다.
고전류가 흐르는 부품인 만큼 규격에 맞는 케이블로 교체하는 것이 유일한 해결책입니다.

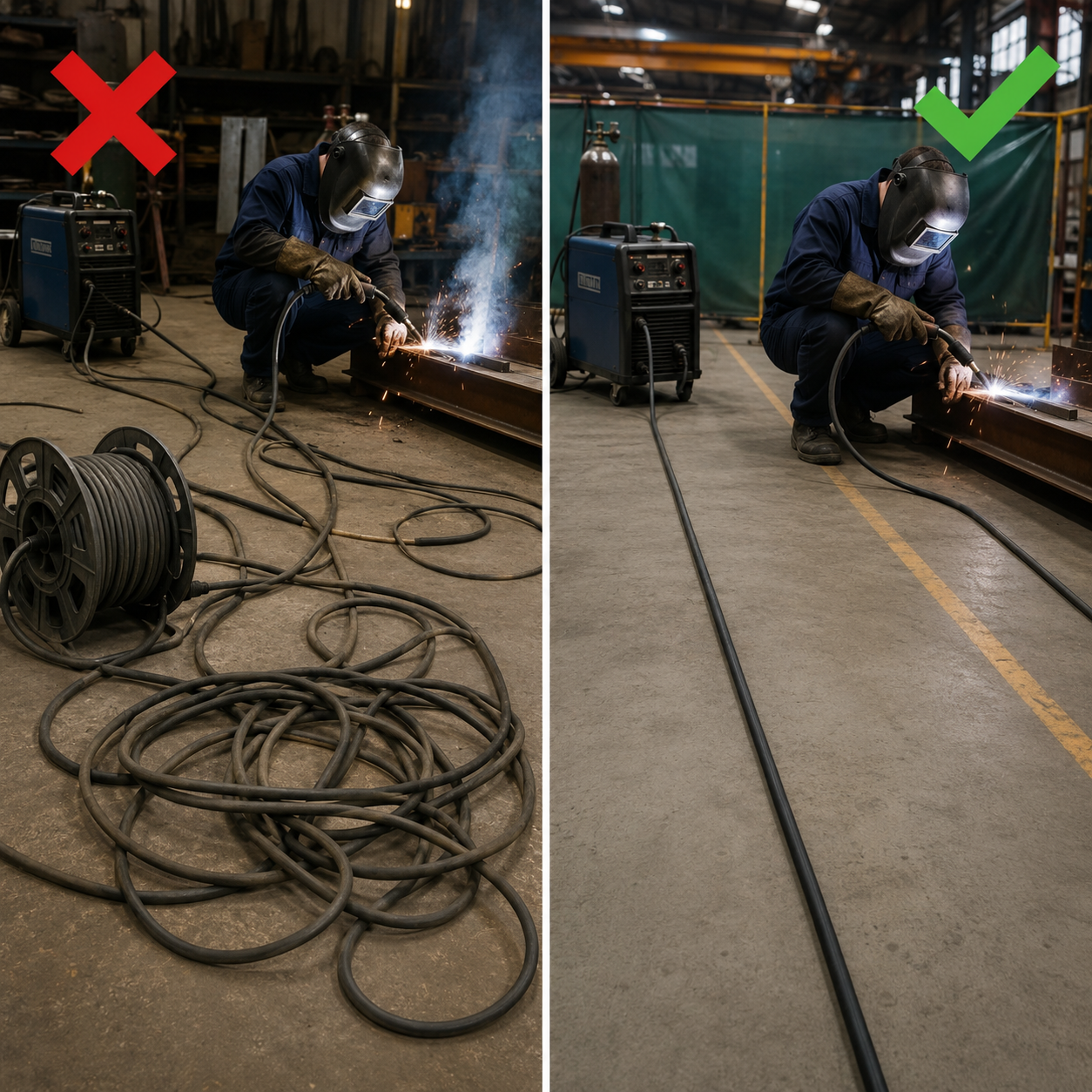

7. 케이블을 감아둔 채로 쓰면 안 되나요?
펼쳐서 쓰는 것이 원칙입니다.
감긴 상태에서는 발생한 열이 빠져나갈 곳이 없어 안쪽부터 누적됩니다.
고전류 장시간 작업에서는 피복 손상으로 이어질 수 있습니다.
드럼이나 릴에 감아 쓰는 구조라면, 반드시 장비·케이블 제조사가 안내하는 감김 상태 사용 조건을 확인하세요.
케이블 사용 환경 체크리스트
- 케이블이 과도하게 감겨 있지 않은지
- 케이블 위에 무거운 물건이 올려져 있지 않은지
- 날카로운 모서리에 눌리지 않는지
- 물이나 기름에 젖지 않았는지
- 고온 부위에 닿아 있지 않은지
8. 장시간 연속 작업도 발열 원인이 되나요?
네. 장비 사용률(듀티 사이클) 을 초과하면 열이 누적됩니다.
쉬는 시간 없이 고전류로 계속 돌리는 작업이 특히 위험합니다.
| 높은 전류 작업 | 케이블·홀더 규격 적합 여부 |
| 장시간 연속 작업 | 장비 사용률과 냉각 시간 |
| 두꺼운 모재 작업 | 전류 대비 케이블 부담 |
| 실외 작업 | 케이블 손상과 습기 |
| 반복 생산 작업 | 발열 상태 주기적 확인 |
어느 정도면 '정상 발열'이고 어느 정도면 '위험'인가요?
🚫 전기 관련 부품을 임의로 분해하거나 규격이 맞지 않는 부품으로 교체하면 감전·화재 위험이 있습니다.
판단이 어렵다면 제조사나 전문 수리 업체에 맡기세요.
자주 묻는 질문(FAQ)
Q. 케이블은 미지근한데 어스 클램프만 뜨겁습니다.
A. 접촉면 문제일 가능성이 높습니다.
모재의 녹·도장·기름을 제거한 깨끗한 금속면에 다시 물려보세요.
클램프 이빨이 닳았다면 교체가 필요합니다.
Q. 케이블을 연장해서 써도 되나요?
A. 길이가 늘어날수록 부담이 커집니다.
부득이하게 연장한다면 규격에 맞는 굵기를 사용하고, 연결부가 헐겁지 않은지 반드시 확인하세요.
Q. 아크가 자꾸 끊기는데 케이블 문제일 수도 있나요?
A. 네. 어스 접촉 불량이나 홀더 접촉부 마모는 발열과 아크 불안정을 동시에 일으키는 대표 원인입니다.
Q. 피복이 조금 벗겨졌는데 절연테이프로 감아도 될까요?
A. 권장하지 않습니다. 고전류가 흐르는 케이블이라 감전·단락 위험이 있으므로 교체하는 것이 안전합니다.
케이블 발열은 '고장 예고 신호'입니다
용접 케이블이 뜨거워지는 원인은 높은 전류, 케이블 용량 부족, 홀더 마모, 어스 클램프 접촉 불량, 케이블 손상, 장시간 작업까지 여러 조건이 겹쳐 나타납니다.
약간 따뜻한 것과 과열은 반드시 구분하세요.
잡기 어려울 정도로 뜨겁거나, 탄 냄새가 나거나, 피복이 변색된다면 그 즉시 작업을 멈추고 점검해야 합니다.
내쇼날시스템은 아크용접기, CO2용접기, TIG용접기,
플라즈마 절단기, 레이저용접기 등 다양한 산업용 장비를 취급하고 있습니다.
작업 전후로 용접 케이블 · 홀더 · 어스선 · 접촉면 · 전류 조건 다섯 가지를 함께 확인해 주세요.
