레이저 절단기 절단면에 버가 생기는 이유, 초점과 가스압 점검법
레이저로 깔끔하게 잘렸다고 생각했는데 절단면 아래쪽에 거친 찌꺼기, 즉 **버(burr)**가 붙어 있는 경우가 있습니다.
절단 품질이 갑자기 들쭉날쭉해지면 장비 고장부터 의심하게 되지만,
실제로는 초점, 보조가스 압력, 절단 속도, 노즐 상태, 보호렌즈 오염 등 여러 조건이 복합적으로 영향을 줍니다.
버가 생기면 후처리 시간이 늘어나고 조립, 외관 품질에도 영향을 줄 수 있는 만큼, 출력만 올리기 전에 조건을 순서대로 점검해보는 것이 중요합니다. 오늘은 레이저 절단면에 버가 생기는 원인과 점검 방법을 질문 형태로 하나씩 정리해보겠습니다.
1. 레이저 절단면에 버가 생기는 이유는 뭔가요?
레이저 절단에서 버는 절단면 아래쪽이나 가장자리에 남는 금속 찌꺼기입니다.
절단 과정에서 녹은 금속이 보조가스에 의해 제대로 배출되지 못하면 절단면에 붙어 굳을 수 있습니다.
버가 생기면 후처리 시간이 늘어나고, 조립 품질이나 외관 품질에도 영향을 줄 수 있습니다.
특히 반복 생산 현장에서는 절단면 버가 많아질수록 연마, 디버링, 재작업 부담이 커질 수 있습니다.
대표적인 원인
| 초점 위치 불량 | 레이저 에너지가 절단부에 제대로 집중되지 않음 |
| 보조가스 압력 문제 | 녹은 금속 배출이 원활하지 않음 |
| 절단 속도 부적합 | 너무 빠르거나 느려 절단면 품질 저하 |
| 노즐 높이 문제 | 가스 흐름과 절단 위치가 불안정해짐 |
| 보호렌즈 오염 | 출력 전달이 약해지고 절단 품질 저하 |
| 모재 상태 | 녹, 도장, 이물질, 표면 오염 영향 |

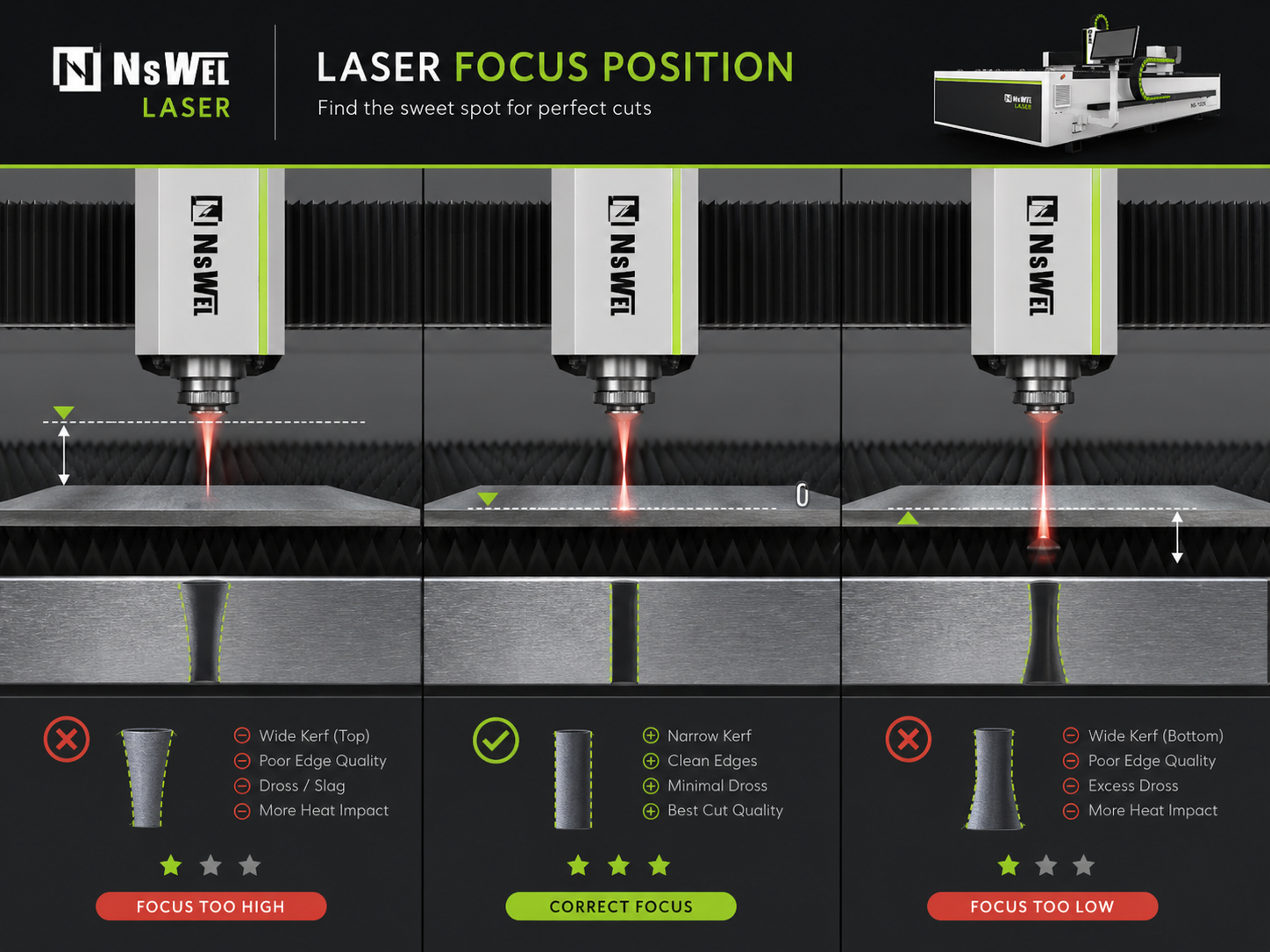

2. 레이저 절단기 초점이 안 맞으면 어떻게 되나요?
레이저 절단은 빛 에너지를 한 지점에 집중시켜 금속을 녹이고 절단하는 방식입니다.
이때 초점 위치가 맞지 않으면 에너지가 절단부에 정확히 집중되지 않아 절단면이 거칠어질 수 있습니다.
초점이 너무 위쪽이나 아래쪽으로 벗어나면 절단 폭이 달라지고, 모재 하단부까지 열이 안정적으로 전달되지 않을 수 있습니다.
그 결과 절단면 아래쪽에 버가 남거나 절단이 완전히 되지 않는 현상이 생길 수 있습니다.
초점 문제를 의심할 수 있는 경우
- 절단면 한쪽이 유난히 거칠다
- 모재 아래쪽에 버가 계속 붙는다
- 같은 조건인데 절단 품질이 일정하지 않다
- 절단 폭이 넓거나 좁게 변한다
- 두꺼운 판재에서 절단이 불안정하다
초점은 장비와 렌즈 구성, 모재 두께, 재질에 따라 조건이 달라질 수 있으므로
임의로 크게 바꾸기보다 시험 절단을 통해 확인하는 것이 좋습니다.
3. 보조가스 압력이 절단면에 왜 영향을 주나요?
레이저 절단에서 보조가스는 단순히 바람을 불어주는 역할이 아닙니다.
절단 중 녹은 금속을 밀어내고, 절단부 주변을 안정적으로 유지하는 데 중요한 역할을 합니다.
가스압이 부족하면 녹은 금속이 아래로 충분히 배출되지 못해 버가 생길 수 있습니다.
반대로 가스압이 지나치게 맞지 않으면 절단면이 거칠어지거나 절단부 주변이 불안정해질 수 있습니다.
가스 조건 나타날 수 있는 현상
| 가스압 부족 | 하단 버 발생, 절단 불량 |
| 가스압 과다 | 절단면 거칠어짐, 가스 흐름 불안정 |
| 가스 순도 문제 | 절단면 변색, 품질 저하 가능 |
| 노즐 막힘 | 가스가 한쪽으로 치우쳐 절단 불량 |
| 가스 종류 부적합 | 재질별 절단 결과 차이 발생 |
산소, 질소, 에어 등 보조가스는 재질과 절단 목적에 따라 선택 기준이 달라집니다.
단순히 압력만 조정하기보다 어떤 가스를 사용하는지, 노즐 상태가 어떤지 함께 확인해야 합니다.
4. 레이저 절단기 노즐은 어떻게 점검하나요?
노즐은 레이저와 보조가스가 절단 위치로 안정적으로 전달되도록 돕는 부품입니다.
노즐 높이가 맞지 않거나 노즐 끝이 손상되면 가스 흐름이 틀어지고 절단 품질이 흔들릴 수 있습니다.
특히 노즐에 스패터나 이물질이 붙어 있으면 가스가 일정하게 나오지 않아 절단면 한쪽에만 버가 생기거나 절단선이 불안정해질 수 있습니다.
작업 전 노즐 점검 항목
- 노즐 끝단이 손상되지 않았는지
- 노즐 중심이 맞는지
- 노즐에 이물질이 붙어 있지 않은지
- 모재와 노즐 사이 높이가 적절한지
- 가스가 한쪽으로 치우치지 않고 나오는지
노즐은 작은 부품이지만 절단 품질에는 큰 영향을 줄 수 있습니다.
5. 절단 속도가 버 발생과 관련이 있나요?
네, 레이저 절단에서는 속도도 중요합니다.
절단 속도가 너무 빠르면 모재 하단까지 충분히 절단되지 않아 버가 남을 수 있습니다.
반대로 너무 느리면 열이 과하게 들어가 절단면이 거칠어지거나 녹은 금속이 더 많이 달라붙을 수 있습니다.
즉, 버가 생긴다고 해서 무조건 출력을 올리는 방식으로 접근하면 안 됩니다.
출력, 속도, 초점, 가스압이 함께 맞아야 절단면 품질이 안정됩니다.
절단 조건 절단면 영향
| 속도 과다 | 하단 절단 불량, 버 발생 가능 |
| 속도 부족 | 열 영향 증가, 절단면 거칠어짐 |
| 출력 부족 | 절단 미완료, 버 발생 |
| 출력 과다 | 절단 폭 증가, 열변형 가능 |
| 조건 불균형 | 품질 편차, 후처리 증가 |
작업 조건을 조정할 때는 한 번에 여러 값을 바꾸기보다 하나씩 변경하며 절단면 변화를 확인하는 것이 좋습니다.

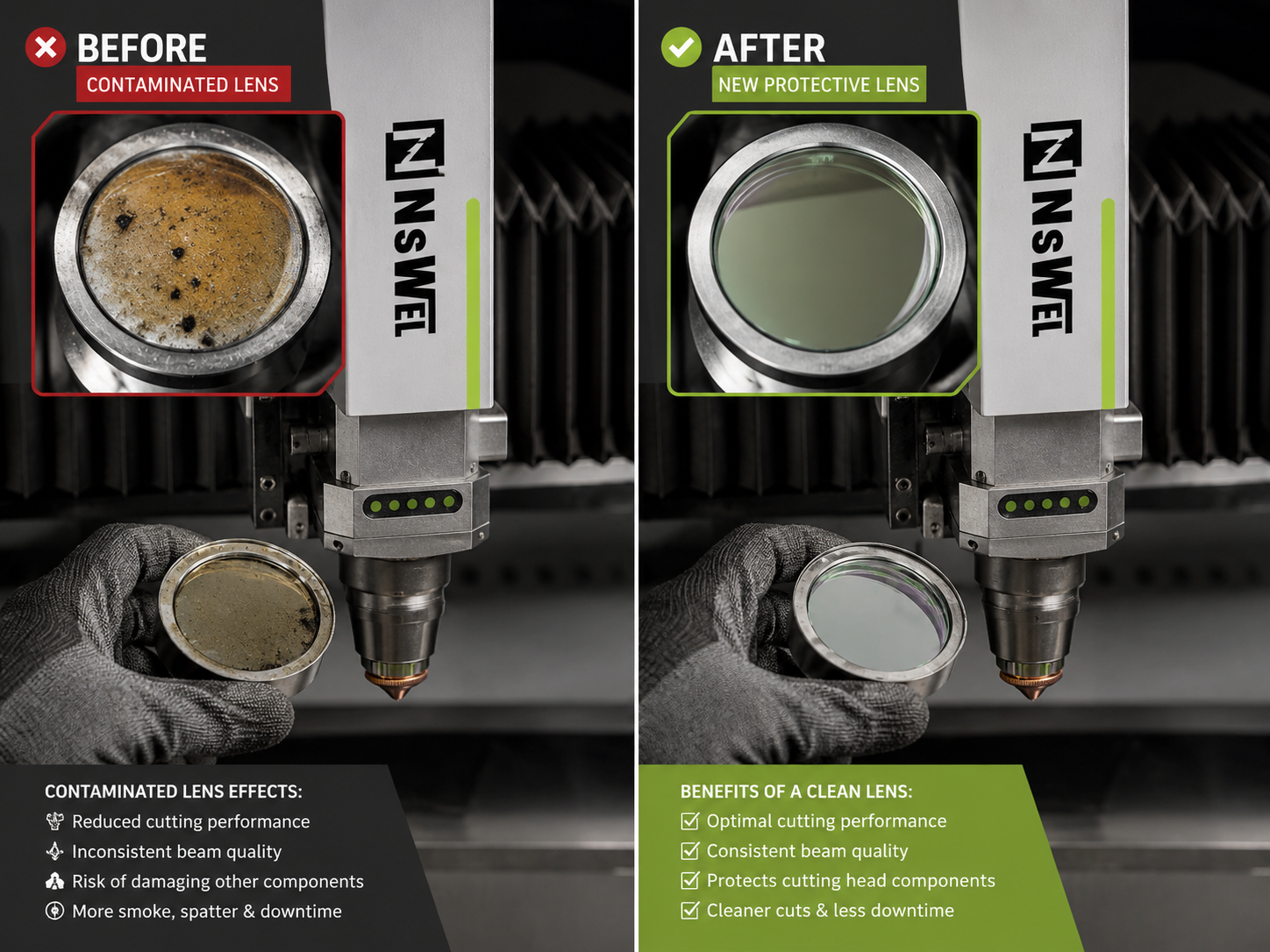

6. 보호렌즈가 오염되면 어떤 증상이 나타나나요?
레이저 절단기에서 보호렌즈가 오염되면 레이저가 모재까지 안정적으로 전달되지 못할 수 있습니다.
렌즈에 먼지, 금속 분진, 스패터, 오염물이 붙으면 절단 품질이 떨어지고 출력이 약해진 것처럼 보일 수 있습니다.
이때 장비 출력 자체를 높이는 것보다 먼저 보호렌즈와 광학부 상태를 확인해야 합니다.
오염된 상태로 계속 사용하면 절단면 품질뿐 아니라 부품 손상으로 이어질 수 있습니다.
보호렌즈 점검이 필요한 경우
- 평소보다 절단이 잘 안 된다
- 같은 조건인데 버가 많아졌다
- 절단면이 갑자기 거칠어졌다
- 렌즈 주변에 이물질이나 그을음이 보인다
- 절단 중 출력이 약해진 느낌이 든다
렌즈 점검과 교체 기준은 장비 제조사 매뉴얼에 따라 확인하는 것이 안전합니다.

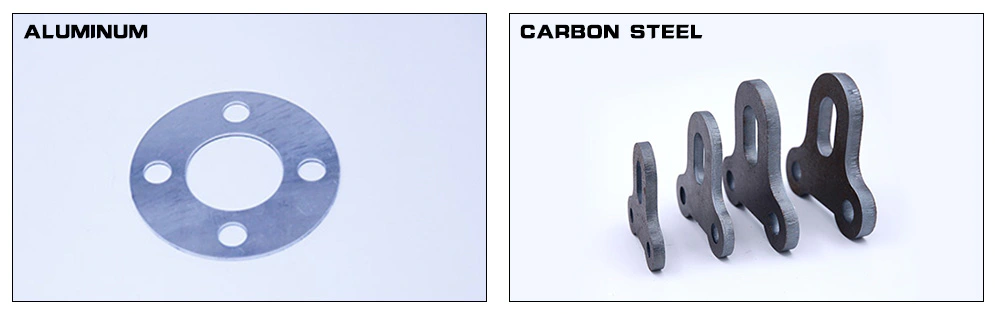

7. 모재 표면 상태도 절단 품질에 영향을 주나요?
네, 모재 표면에 녹, 도장, 기름, 수분, 이물질이 있으면 절단 품질이 달라질 수 있습니다.
특히 절단선 주변에 오염물이 많으면 레이저 흡수와 가스 흐름이 불안정해질 수 있습니다.
철판, 스테인리스, 알루미늄 등 재질에 따라서도 절단 조건은 달라집니다.
같은 두께라도 재질이 바뀌면 보조가스, 초점 위치, 절단 속도를 다시 확인해야 합니다.
8. 절단면에 버가 생기면 어떤 순서로 점검해야 하나요?
절단면에 버가 생기면 아래 순서로 확인하는 것이 좋습니다.
순서 점검 항목
| 1 | 모재 두께와 재질에 맞는 조건인지 확인 |
| 2 | 초점 위치 확인 |
| 3 | 보조가스 압력과 가스 종류 확인 |
| 4 | 노즐 높이와 노즐 오염 확인 |
| 5 | 보호렌즈 오염 여부 확인 |
| 6 | 절단 속도와 출력 조건 확인 |
| 7 | 모재 표면 오염 상태 확인 |
원인을 찾을 때는 출력만 조정하기보다 초점, 가스, 노즐, 렌즈, 속도를 함께 봐야 합니다.
레이저 절단기 절단면에 버가 생기는 이유는 한 가지로 단정하기 어렵습니다.
초점 위치, 보조가스 압력, 절단 속도, 노즐 상태, 보호렌즈 오염, 모재 표면 상태가 함께 영향을 줄 수 있습니다.
절단 품질을 안정적으로 유지하려면 작업 전 조건 확인과 소모품 점검이 필요합니다.
특히 절단면이 갑자기 거칠어졌다면 장비 고장으로 단정하기보다
초점, 가스압, 노즐, 보호렌즈, 절단 속도를 순서대로 확인하는 것이 좋습니다.
내쇼날시스템은 레이저절단기, 레이저용접기, 레이저클리너, 레이저마킹기 등 다양한 산업용 레이저 장비를 취급하고 있습니다.
레이저 절단 품질 문제를 줄이려면 장비 출력뿐 아니라 실제 작업 조건과 소모품 상태까지 함께 점검해보시기 바랍니다.
